不锈钢焊管生产线换规格时的材质切换确认：手持XRF在制管车间的快速巡检方案

焊管生产线换规格的"混料风险窗口"

不锈钢焊管是通过将不锈钢带卷开卷、成型、连续焊接而成的管材产品，广泛应用于石化换热器、食品制药管道、建筑装饰及水处理工程。一条典型的不锈钢焊管生产线可覆盖外径Φ6-Φ219 mm、壁厚0.5-6.0 mm的多种规格，材质涵盖304/304L、316/316L、321、347及双相钢2205等多个牌号。

焊管企业的生产排程通常以订单驱动——某批次生产304材质Φ57×3.0 mm焊管8小时后，下一批次切换为316L材质Φ89×2.5 mm。这一"换规格"过程是制管车间材质管控最高风险的窗口：上一规格的尾卷残余带钢可能混入下一规格的首卷；焊丝盘更换错误（304焊丝误用于316L焊管）；内焊道与外焊道使用不同填充材料时交叉混用。任何一处混料都可能导致整批焊管材质不符——尤其在石化与制药领域，304与316L混用可能引发氯离子应力腐蚀开裂，后果严重。

传统换规格确认依赖化学取样送检——从换规格后首件焊管上切取一段约50 mm管段，送实验室进行化学分析或OES测定，等待2-4小时出结果后方可放行生产。这一等待意味着整条生产线停机2-4小时——对于薄壁焊管产线，每停机1小时的产值损失可达数千至万元。更高效的方式是在生产线上对换规格后首件直接进行手持XRF快速巡检——15-30秒即可确认材质，产线无需等待。

换规格巡检的"五点确认法"

焊管生产线的材质切换确认不只是一次简单测量——一条焊管的材质涉及多个部件，换规格时每个部件都需验证。基于焊管生产工艺流程，换规格巡检应覆盖以下五个关键点：

第1点：钢带母材（开卷段）。换规格首卷钢带展开后，在带头约200 mm处选择平整面进行XRF检测。这一点的目的是确认钢带本身的牌号——防止供应商来料标识错误或仓储混料。测量15-20秒，重点确认Cr、Ni、Mo三个关键元素。304应显示Cr 18%-20%、Ni 8%-10.5%、Mo≤0.5%；316L应显示Cr 16%-18%、Ni 10%-14%、Mo 2.0%-3.0%。

第2点：焊丝/焊带（送丝段）。换规格时焊丝盘同步更换——304焊管使用ER308焊丝，316L焊管使用ER316L焊丝。在焊丝盘更换后，直接对焊丝表面进行XRF检测。焊丝直径通常Φ0.8-1.6 mm，检测窗口面积足以覆盖。ER308应显示Cr 19.5%-22.0%、Ni 9.0%-11.0%；ER316L应显示Cr 18.0%-20.0%、Ni 11.0%-14.0%、Mo 2.0%-3.0%。这一点确认的是填充材料与母材匹配。

第3点：外焊缝（焊接段外侧）。焊接完成后，在焊管外侧焊缝余高处进行XRF检测。焊缝的Cr、Ni、Mo含量应介于母材与焊丝之间——因为焊缝是母材熔化与焊丝填充的混合体。以316L焊管为例，母材Cr约17%、焊丝ER316L Cr约19%，焊缝Cr应在17.5%-18.5%之间。若焊缝Cr明显偏离这一范围，可能提示焊丝用错或焊接参数异常导致稀释率偏高/偏低。

第4点：内焊缝（内焊道）。部分焊管采用内外双道焊接工艺（TIG+TIG或TIG+等离子），内焊道可能使用与外焊道不同的焊丝。在管端面可见内焊缝处进行XRF检测，确认内焊缝填充材料正确。管端面内焊缝宽度约2-4 mm，需将XRF检测窗口精确对准焊缝中心——可使用管道适配罩的窄窗模式或目视引导定位。

第5点：成品管段（定尺切断后）。换规格后首件定尺管段在切断后进行最终XRF复检，在管身母材与焊缝各测一点。这一点是换规格确认的"放行检测"——只有该件母材与焊缝材质均确认正确后，后续生产方可放行。

五点巡检总耗时约5-8分钟（含走位时间），相比取样送检的2-4小时等待，将换规格停机时间从小时级压缩至分钟级。

焊缝稀释率：XRF数据的工艺诊断价值

换规格巡检中焊缝XRF数据不仅能确认材质是否正确，还能提供焊接工艺质量的诊断信息——核心概念是"焊缝稀释率"。

焊缝稀释率定义为：焊缝中母材熔化量占焊缝总体积的比例。稀释率D=母材熔化面积/(母材熔化面积+焊丝填充面积)。稀释率直接影响焊缝的化学成分：

C焊缝 = D × C母材 + (1-D) × C焊丝

其中C为某元素含量浓度。以316L焊管（母材316L，焊丝ER316L）的Mo含量为例：

• 母材Mo：2.0%-3.0%，取中值2.5%

• 焊丝Mo：2.0%-3.0%，取中值2.5%

• 无论稀释率如何，焊缝Mo都约2.5%——母材与焊丝同材质时稀释率不影响焊缝成分

但当母材与焊丝成分差异较大时（如304母材配ER316L焊丝，即"高匹配"焊接），稀释率的影响显著：

• 304母材Mo：≤0.5%

• ER316L焊丝Mo：2.0%-3.0%

• 稀释率40%时焊缝Mo = 0.4×0.3% + 0.6×2.5% = 1.62%

• 稀释率50%时焊缝Mo = 0.5×0.3% + 0.5×2.5% = 1.40%

若焊缝Mo测定值明显偏离理论计算值，可能提示：

• Mo偏低→稀释率过高（母材熔化过多），需调整焊接电流/速度

• Mo偏高→稀释率过低（焊丝填充过多），可能焊缝余高过大

• Mo极低（<0.5%）→焊丝可能误用为ER308（304焊丝），紧急停机确认

这一工艺诊断价值是XRF在焊管产线超越"材质确认"的附加价值——将检测数据与焊接工艺参数关联，实现"检测即诊断"。

连续生产中的抽检频率方案

换规格首件五点全检后，后续连续生产中的抽检策略决定了材质管控的持续有效性。基于焊管生产特点，建议采用以下分层抽检方案：

每卷换卷抽检：每卷钢带用完更换下一卷时，对新卷带头进行一次母材XRF快检（10-15秒），确认来料一致性。一条产线8小时班次通常换2-4卷，每卷检测约15秒，总耗时<1分钟，不影响生产节奏。

焊丝更换抽检：每次更换焊丝盘时，对新焊丝表面进行一次XRF检测（10-15秒），防止焊丝型号错误。

定期焊缝复检：每生产2小时或每完成一定长度（如500 m），在管身焊缝处进行一次XRF检测（15-20秒），监控焊缝成分稳定性——若Cr或Mo含量出现趋势性漂移，可能提示焊接参数漂移或钢带成分批次间波动。

异常触发检测：当焊缝外观异常（余高突变、咬边、未焊透）或在线涡流探伤报警时，立即在异常部位进行XRF检测，排查是否与材质异常相关。

这一分层方案将换规格时的"一次性确认"扩展为"全过程监控"——每班次额外XRF检测总时间约5-10分钟，产线无需停机等待，但材质异常可在最早阶段被发现。

客观认识局限

手持XRF在焊管生产线巡检中的局限需客观认识：

碳不可测：304与304L的区别在于碳含量（304 C≤0.08%，304L C≤0.03%），XRF无法测定碳。若订单要求304L，XRF只能确认Cr/Ni/Mo符合304系范围，碳含量需取样送OES或碳硫分析仪确认。但实际操作中，304L钢带与焊丝通常有材质证明书，XRF确认合金元素一致后可信赖证明书的碳含量数据。

焊缝表面状态：焊管外焊缝可能有焊渣残留、氧化色变区——需用角磨机或钢丝刷快速清理约5-10秒后测定。内焊缝可能难以接触（小径管内径<15 mm时），此时只能依赖外焊缝数据与焊丝确认间接推断内焊缝材质。

薄壁管穿透深度：壁厚0.5 mm的焊管，Cr Kα在钢中穿透深度约15-20 μm远小于壁厚，XRF仅反映外表面成分——不会穿透到管壁背面造成干扰，这是有利的。但若管材表面有钝化膜（Cr富集层约5-10 nm），对XRF测定Cr的影响可忽略（钝化膜远薄于探测深度）。

从设备到方案：焊管企业的技术保障

焊管生产线的换规格材质确认是制管企业质量管控的核心环节——"五点确认法"将停机等待时间从小时级压缩至分钟级，分层抽检方案将一次性确认扩展为全过程监控，XRF数据的稀释率诊断更将检测从"材质确认"提升至"工艺诊断"层面。

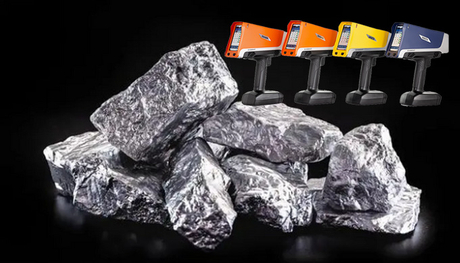

巴斯德仪器作为西屋制动检测（原奥林巴斯）的一级代理商，所推荐的便携式Vanta分析光谱仪是少数原装测量设备进口的手持光谱仪。该设备可在包含管道、阀门、焊缝、部件和压力容器在内的PMI（材料成分辨别）应用中，迅速提供准确的化学成分和合金辨别信息。在焊管生产线换规格材质确认这一典型PMI场景中，其15-30秒/点的检测速度与焊缝余高表面适配能力为"五点确认法"提供了硬件基础。

巴斯德仪器作为西屋制动检测的重要技术服务中心，为手持光谱仪提供终身技术服务。巴斯德仪器（苏州）专注于材料分析领域多年，坚持只做原装设备进口，凭借丰富的实操经验和专业团队，可为客户提供从设备选型、焊管典型材质牌号库定制、五点巡检操作规范制定、焊缝稀释率诊断模型建立、分层抽检频率方案设计到操作人员应用培训的一站式解决方案。对于焊管企业而言，一台进口原装设备配合一个理解焊管生产工艺与材质管控需求的技术合作伙伴，意味着每次换规格只需5-8分钟而非2-4小时——在焊管薄利多销的行业特征下，每次换规格节省的停机时间就是直接利润。
